¿Qué datos registramos en una inspección de líneas eléctricas con drones?

Carlos Morales
10/17/24

En una inspección de líneas eléctricas con drones, se pueden obtener una serie de datos clave que ayudan a monitorear, mantener y diagnosticar el estado de las infraestructuras eléctricas de forma eficiente y segura. Los drones permiten inspeccionar áreas difíciles de alcanzar sin necesidad de desenergizar las líneas. Aquí algunos de los datos más relevantes:

Proceso de Evaluación

Estado Actual

Inspección visual de conductores

Detección de daños, roturas o signos de desgaste en los conductores o cables.

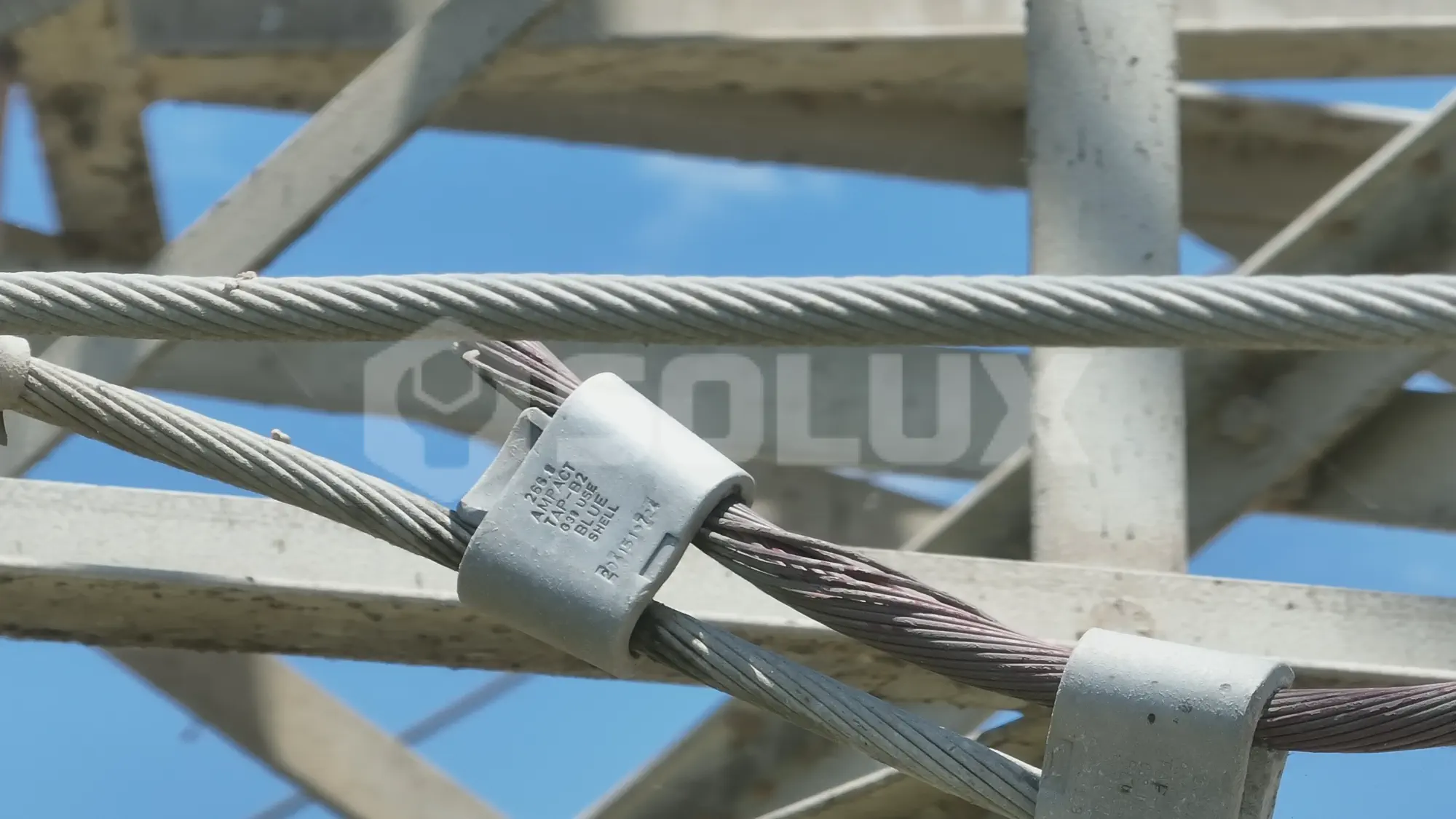

Cable de cobre desnudo deshilachado entre conectores ampact

Figura 1. Cable de cobre desnudo deshilachado entre conectores ampact, Fuente: SOLUX GROUP S.A.C.

Monitoreo de conexiones

Detección de conexiones defectuosas.

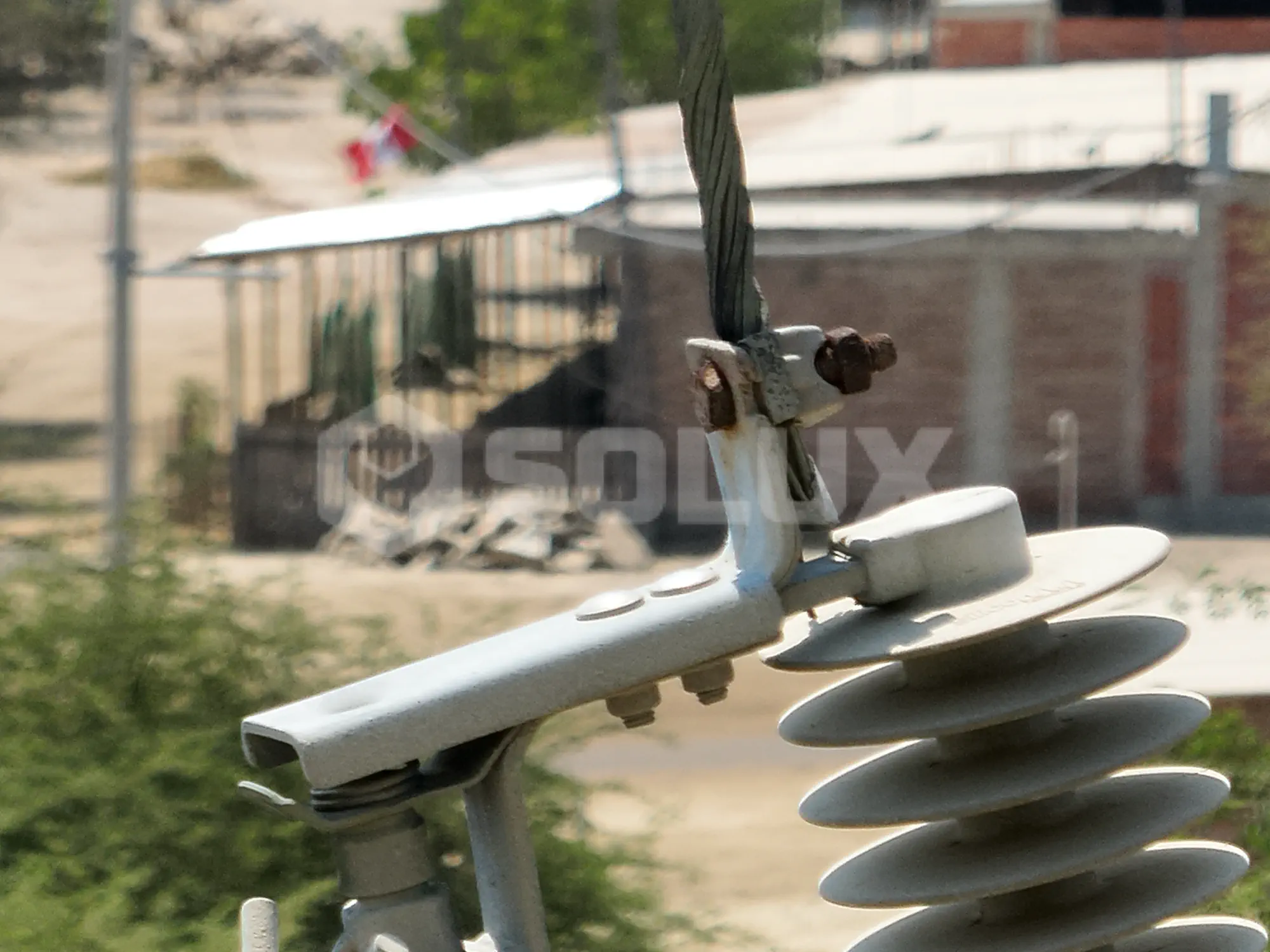

Identificación de corrosión en el punto de conexión de la Fase R de un seccionador cut-out

Figura 2. Identificación de corrosión en el punto de conexión de la Fase R de un seccionador cut-out. Fuente: SOLUX GROUP S.A.C.

Inspección de aisladores

Identificación de defectos, suciedad o fracturas en los aisladores que puedan causar fallos eléctricos.

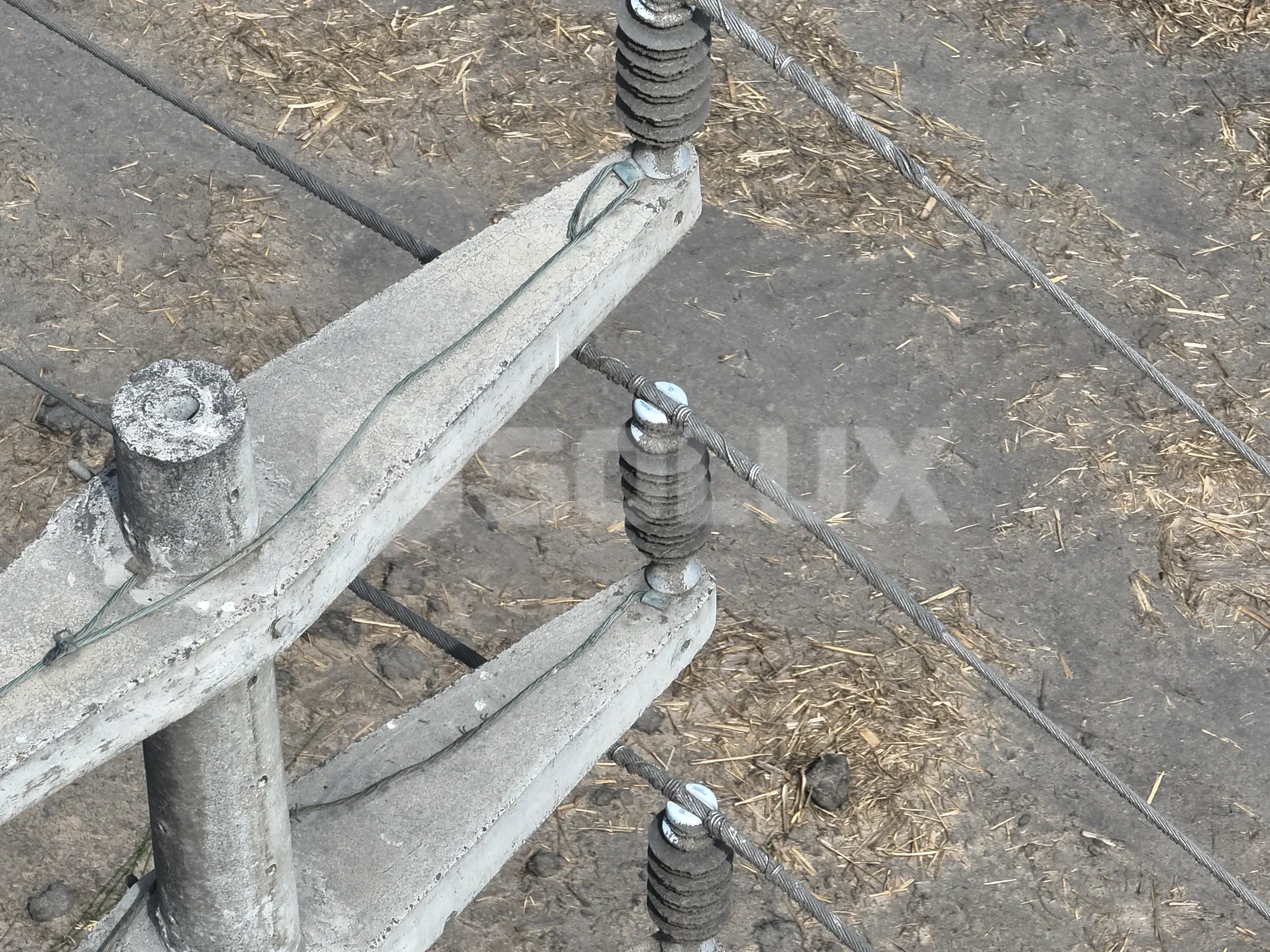

Aisladores poliméricos en una estructura de distribución de media tensión

Figura 3. Inspección de limpieza de aisladores poliméricos en línea de 22.9kV. Fuente: SOLUX GROUP S.A.C.

Revisión de estructuras

Observación de las torres o postes para identificar daños estructurales, oxidación o corrosión en los componentes metálicos.

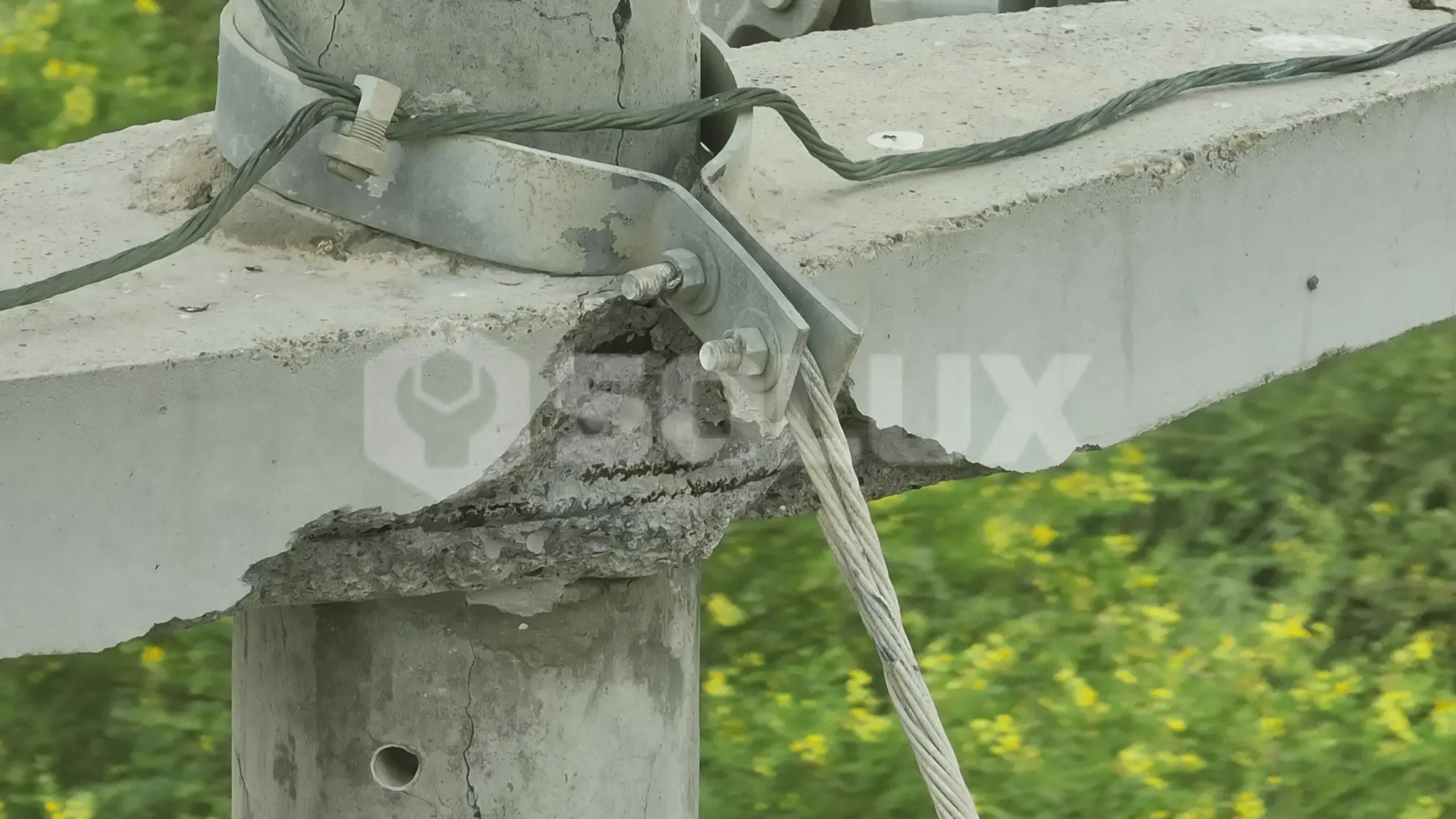

Estructura de distribución eléctrica de concreto con fractura

Figura 4. Daño en cruceta de concreto de poste eléctrico. Fuente: SOLUX GROUP S.A.C.

Estado de los componentes mecánicos

Detección de piezas sueltas, faltantes o mal ajustadas en las torres o soportes de los cables.

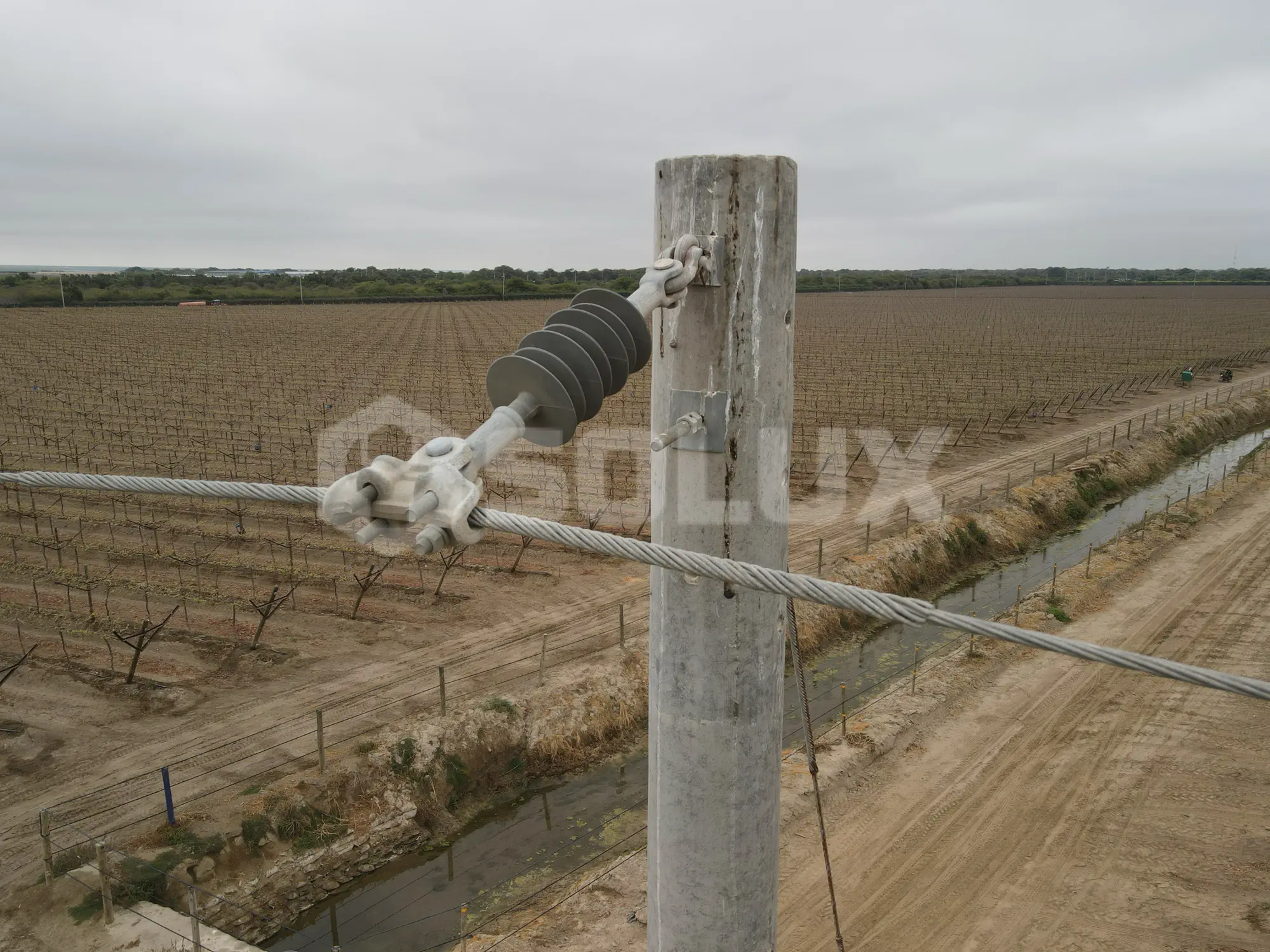

Grapa de suspensión de línea eléctrica sin tuercas de sujeción

Figura 5. Grapa de suspensión de línea eléctrica sin tuercas de sujeción. Fuente: SOLUX GROUP S.A.C.

Monitoreo de la vegetación circundante

Identificación de árboles o ramas que estén demasiado cerca de las líneas eléctricas y que representen un riesgo de interrupciones o incendios.

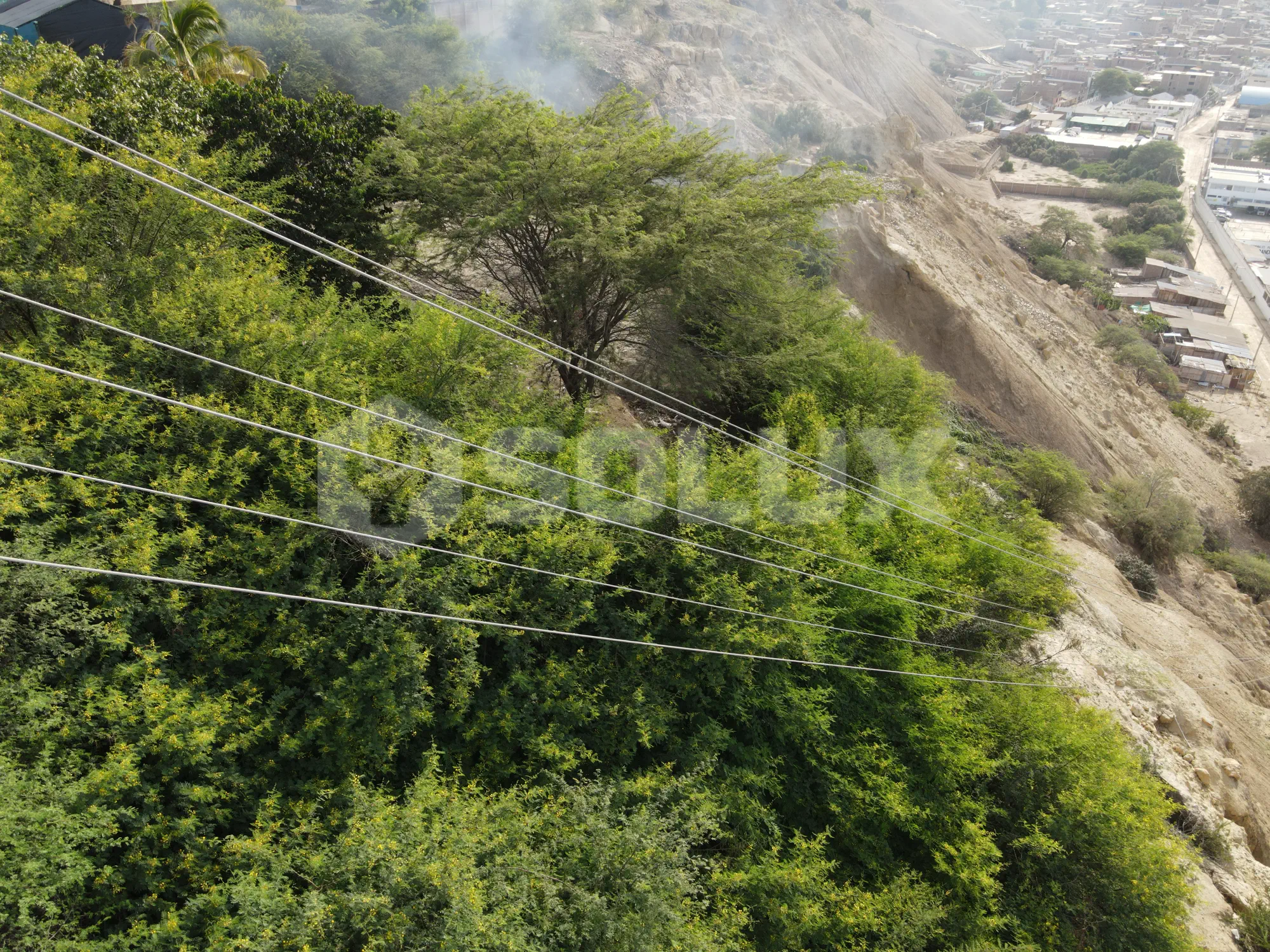

Vegetación próxima a las líneas eléctricas de doble terna de 10kV

Figura 6. Vegetación próxima a las líneas eléctricas de doble terna de 10kV. Fuente: SOLUX GROUP S.A.C.

Identificación de nidos de aves

Los drones pueden detectar la presencia de nidos de aves en las torres de transmisión, que pueden generar problemas en la operación o incluso causar cortocircuitos.

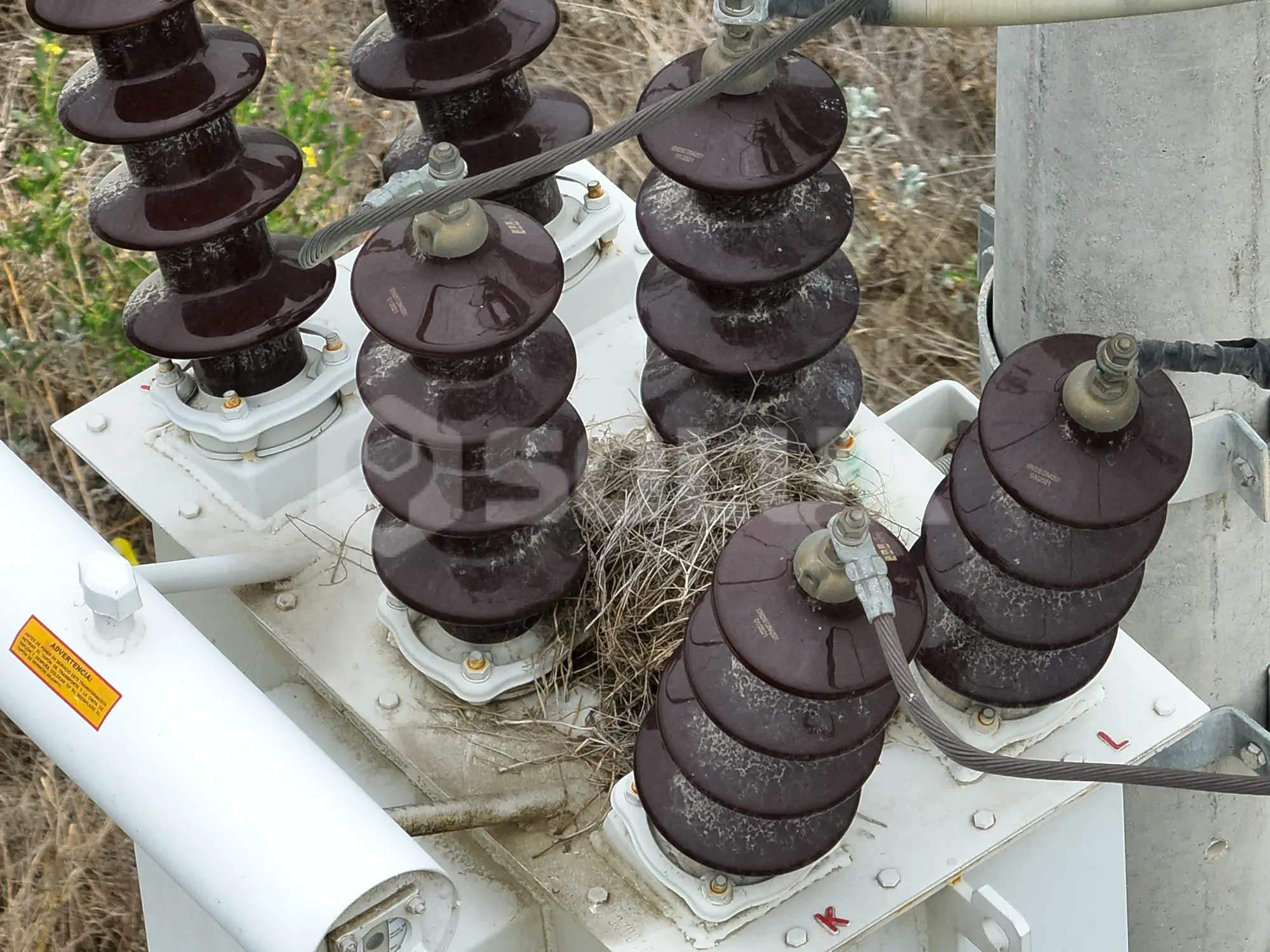

Nido de aves en transformador mixto

Figura 7. Nido de aves en transformador mixto. Fuente: SOLUX GROUP S.A.C.

Corrosión o fatiga estructural

Evaluación de la condición general de las torres, buscando signos de corrosión o debilitamiento de los materiales.

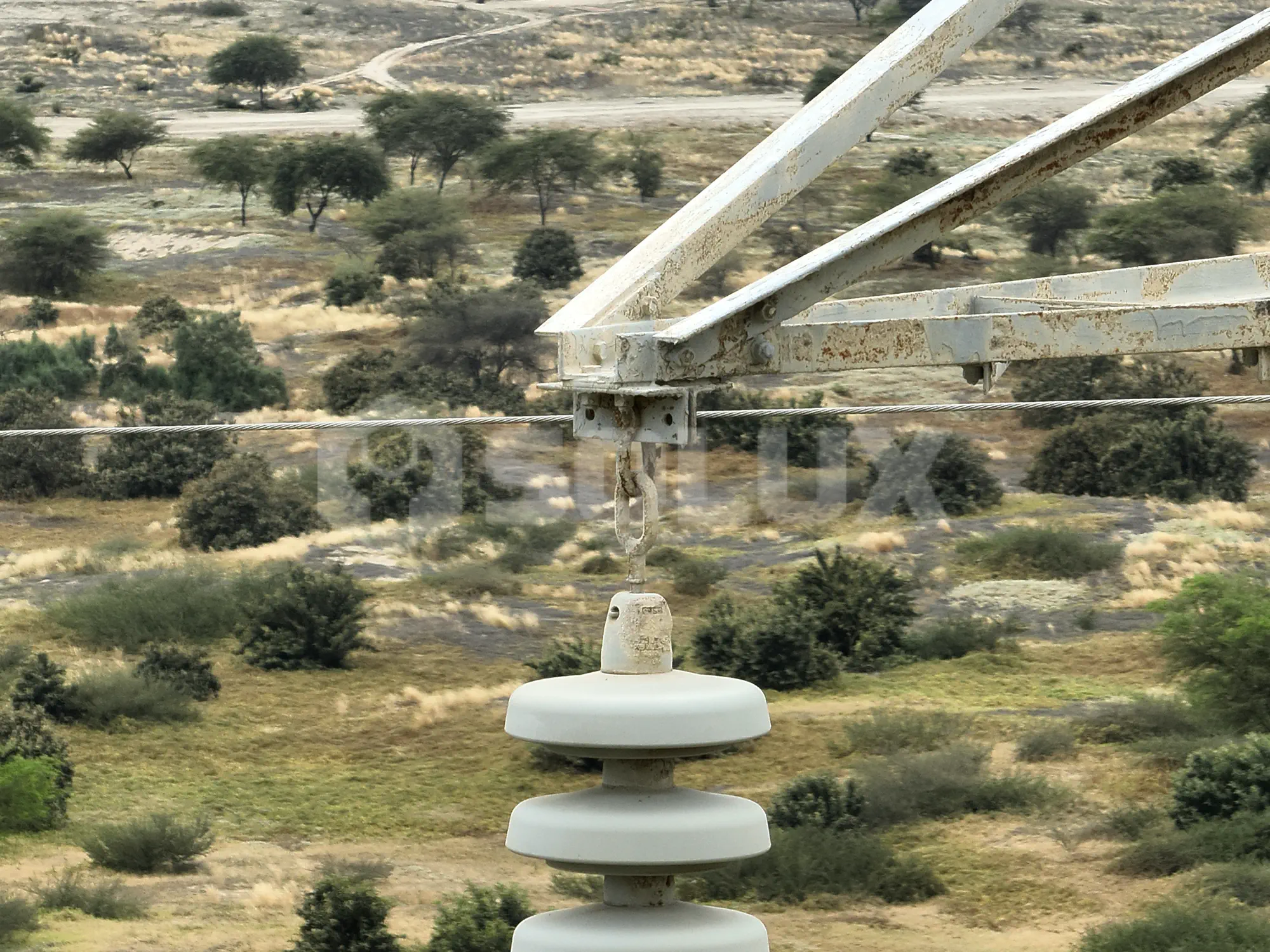

Corrosión en grilletes y elementos de sujeción de aisladores en una torre de alta tensión

Figura 8. Corrosión en grilletes y elementos de sujeción de aisladores en una torre de alta tensión. Fuente: SOLUX GROUP S.A.C.

Inclinación o movimientos de estrcturas

Identificación de torres inclinadas o desplazadas, lo que puede indicar un problema en los cimientos o un riesgo de colapso.

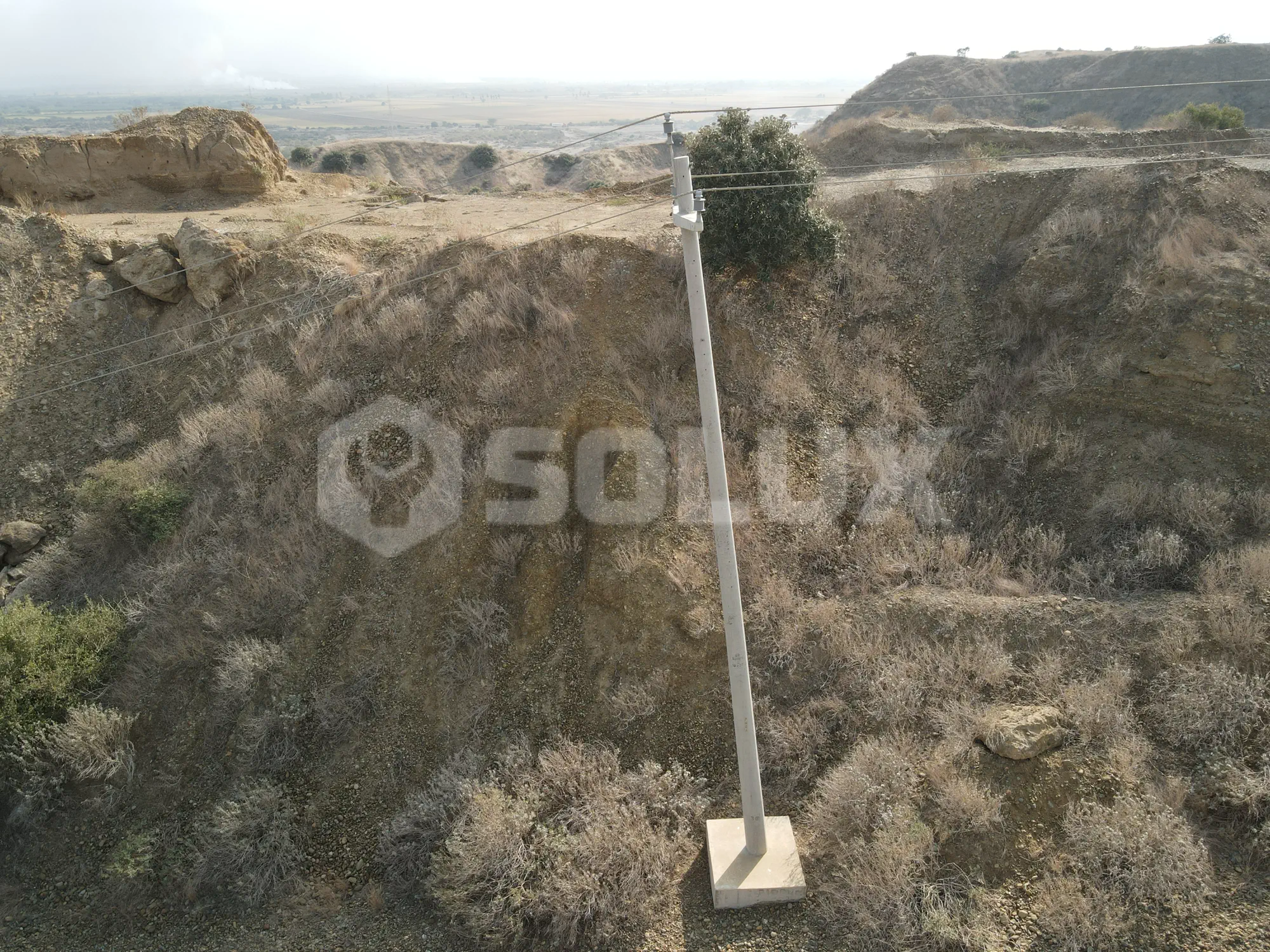

Estructura inclinada en una línea eléctrica de 22.9kV

Figura 9. Estructura inclinada en una línea eléctrica de 22.9kV. Fuente: SOLUX GROUP S.A.C.

Inspección de equipos

Identificación estado de equipos como transformadores, interruptores de potencia, pararrayos y seccionadores de línea tripolar en subestaciones eléctricas.

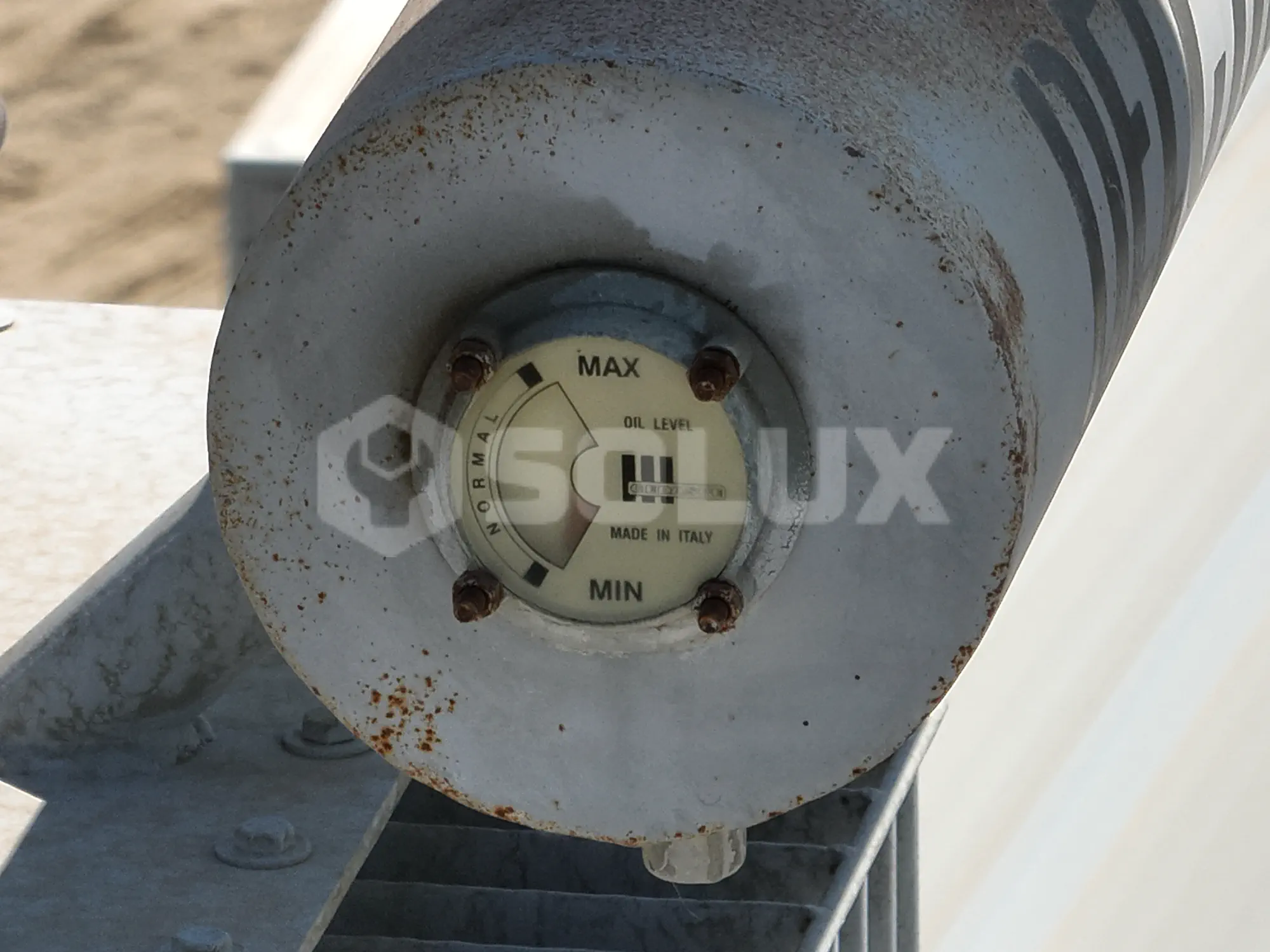

Visor de nivel de aceite dieléctrico de transformador ubicado en una subestación aérea con indicador por debajo del mínimo permisible

Figura 10. Visor de nivel de aceite dieléctrico de transformador ubicado en una subestación aérea con indicador por debajo del mínimo permisible. Fuente: SOLUX GROUP S.A.C.

Análisis Térmico

Identificación de puntos calientes

Usando cámaras térmicas, se pueden detectar áreas con sobrecalentamiento, lo que indica problemas como un posible cortocircuito, sobrecarga, malas conexiones o deterioro en componentes clave.

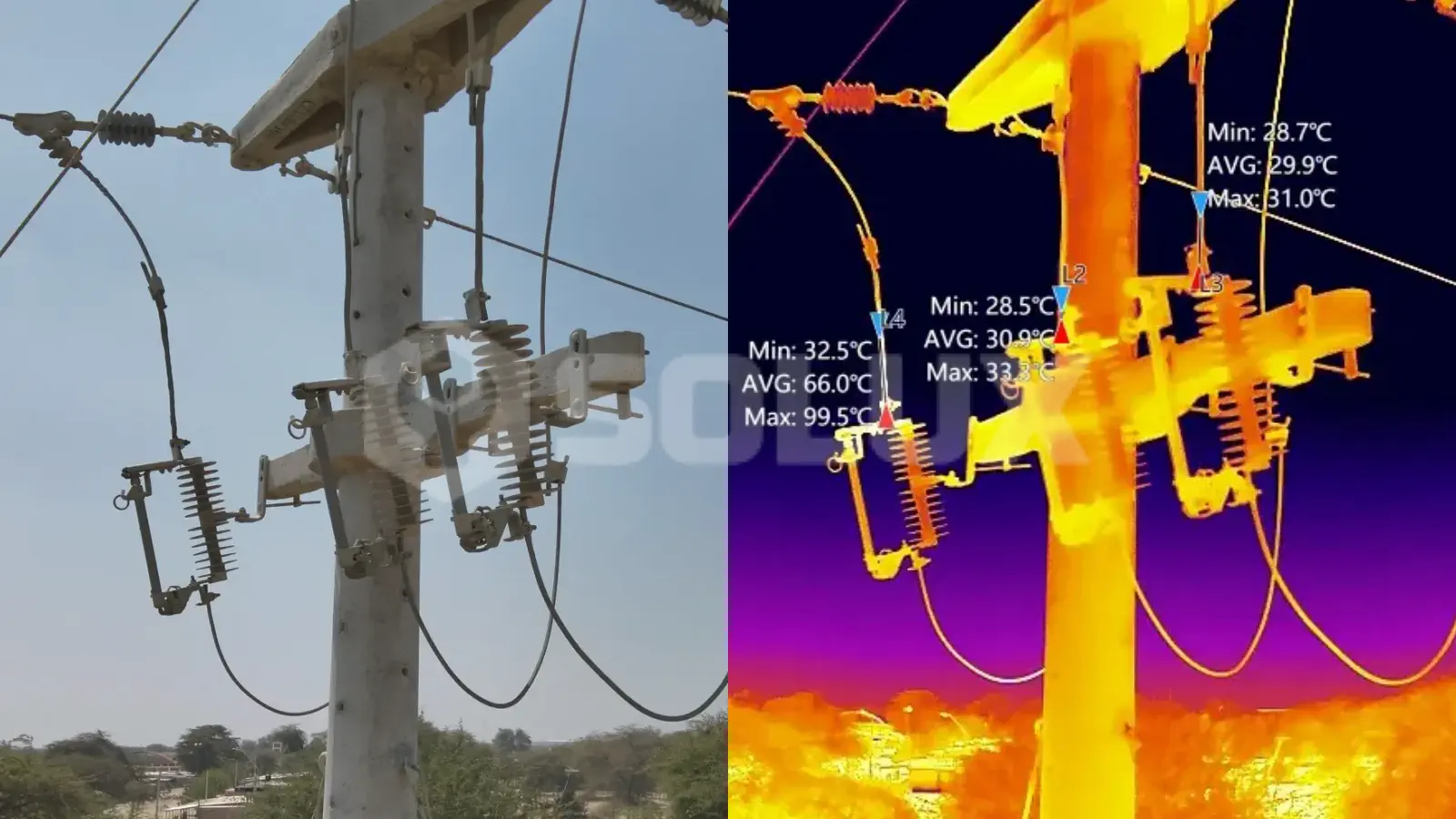

Identificación de punto caliente (hots pot) en la fase R del seccionador cut-out

Figura 11. Identificación de punto caliente (hots pot) en la fase R del seccionador cut-out. Fuente: SOLUX GROUP S.A.C.

Monitoreo de conexiones

Detección de conexiones defectuosas que generen calor adicional.

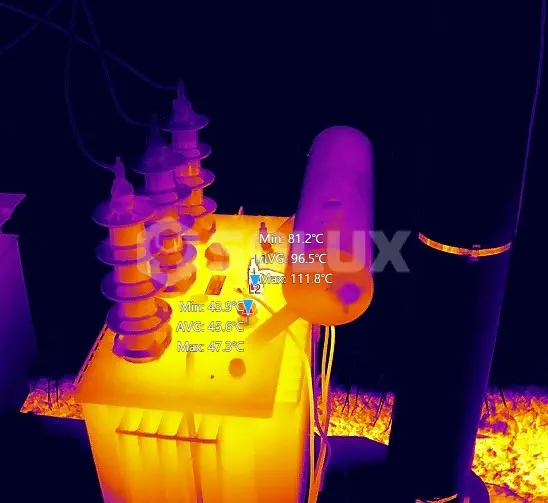

Identificación de un punto caliente en la fase S de baja tensión de un transformador trifásico

Figura 12. Identificación de un punto caliente en la fase S de baja tensión de un transformador trifásico. Fuente: SOLUX GROUP S.A.C.

Modelado 3D y Georreferenciamiento

Modelos 3D de las torres y líneas

Creación de un modelo 3D para análisis detallado de la infraestructura. Los levantamientos topográficos de líneas eléctricas para el control de la vegetación pueden hacerse con LIDAR o fotogrametría.

Mediciones de altura y distancias mínimas de seguridad

Comprobación de la distancia entre líneas, el terreno y estructuras cercanas, asegurando que cumplan con las regulaciones de seguridad.

Identificación de posibles interferencias

Visualización de la proximidad de árboles u otros objetos a las líneas eléctricas que puedan causar interferencias o daños.

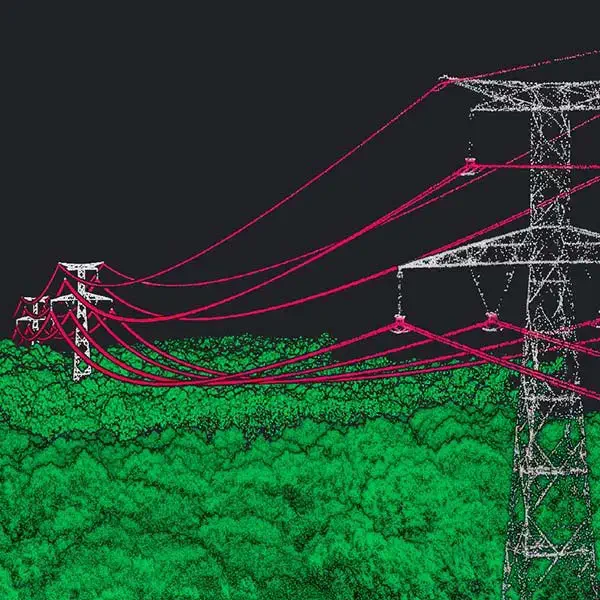

Modelado de líneas eléctricas a partir de tecnología Lidar

Figura 13. Modelado de líneas eléctricas a partir de tecnología Lidar. Fuente: LiDAR Energía y Servicios públicos - Gestión de infraestructuras 3D (yellowscan.com)

Beneficios de estas inspecciones

  • Eficiencia: Reducción del tiempo necesario para realizar inspecciones en comparación con métodos manuales.
  • Seguridad: Evita exponer a los trabajadores a riesgos en áreas peligrosas o difíciles de alcanzar.
  • Reducción de interrupciones: Las inspecciones se pueden hacer sin necesidad de cortar el suministro eléctrico.
  • Programación de tareas de mantenimiento: Facilita la planificación para realizar las tareas preventivas y correctivas dado que se cuenta con un listado detallado de las observaciones detectadas durante la inspección de cada estructura.
  • Auditar trabajos de mantenimiento: Permite realizar un seguimiento de las tareas de mantenimiento realizadas para verificar que se hayan levantado las observaciones que fueron identificadas.

Conclusión

Incorporar inspecciones con drones en el mantenimiento de redes eléctricas es una inversión estratégica que ofrece múltiples beneficios. Al utilizar drones, su empresa puede reducir costos operativos, minimizar riesgos para el personal y realizar inspecciones sin interrupciones en el suministro eléctrico. Estos equipos permiten identificar problemas potenciales antes de que se conviertan en fallas mayores, lo que optimiza el mantenimiento preventivo y extiende la vida útil de sus activos. Además, la capacidad de monitorear rápidamente grandes extensiones de líneas eléctricas y detectar vegetación cercana o daños estructurales tras eventos climáticos extremos, asegura un servicio más confiable y eficiente.

En SOLUX, apostamos por las tecnologías más avanzadas para optimizar el mantenimiento de redes eléctricas, y las inspecciones con drones son una de nuestras mejores soluciones.
