¿En qué consiste la inspección de descargas parciales (DP) en sistemas eléctricos a través de cámaras acústicas?

Carlos Morales
25/01/2025

Las descargas parciales son pequeñas liberaciones de energía eléctrica que ocurren en un sistema aislado cuando la tensión eléctrica excede el nivel de resistencia de un punto débil en el aislamiento. Estas descargas no generan una ruptura total del aislamiento, pero deterioran progresivamente los materiales aislantes, reduciendo su efectividad y aumentando el riesgo de fallos graves con el tiempo.

La inspección de descargas parciales en sistemas eléctricos con cámaras acústicas es una técnica no invasiva que permite detectar de manera temprana defectos en el aislamiento eléctrico. Estas cámaras identifican las señales ultrasónicas emitidas por las descargas parciales, localizando con precisión las áreas afectadas incluso en entornos ruidosos o complejos. Este método es esencial para prevenir fallos catastróficos, optimizar el mantenimiento predictivo y garantizar la confiabilidad del sistema eléctrico

¿Qué problemas identifica la cámara acústica y cómo lo hace?

Detecta descargas parciales, fugas eléctricas, conexiones defectuosas y problemas de aislamiento. La cámara acústica localiza sonidos ultrasónicos imperceptibles al oído humano, permitiendo identificar anomalías con precisión.

¿Por qué realizar la inspección de descargas parciales?

  • Previene fallas críticas que pueden derivar en cortes de suministro.
  • Incrementa la seguridad operativa al anticiparse a problemas eléctricos.
  • Optimiza la planificación del mantenimiento y reduce costos inesperados.

¿Cuándo realizarla?

  • En inspecciones programadas.
  • Tras eventos climáticos adversos como tormentas o vientos fuertes.
  • Después de detectar anomalías en el sistema eléctrico.
  • Al observar variaciones en el rendimiento o aumento en el consumo energético.

Evolución de condición de un activo en el tiempo

Figura 1. Evolución de condición de un activo en el tiempo
Fuente: SOLUX GROUP S.A.C.

¿Dónde realizar una inspección de descargas parciales?

  • Líneas eléctricas de transmisión y distribución.
  • Subestaciones eléctricas.
  • Equipos críticos como transformadores, interruptores y aisladores.

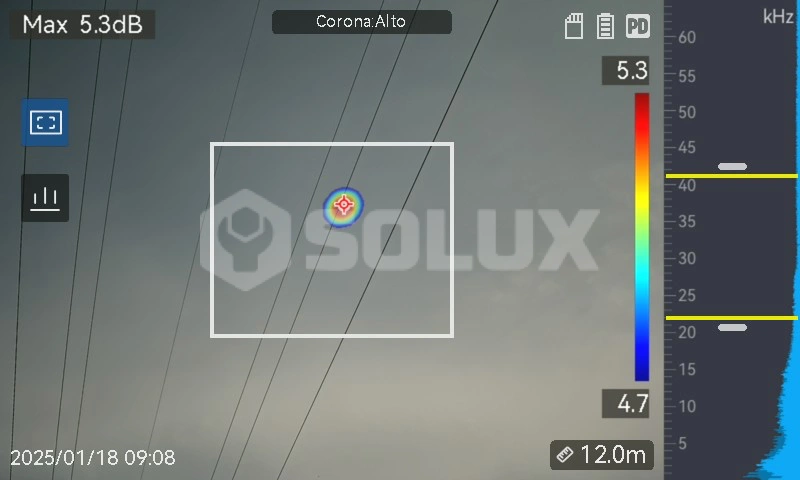

Inspección acústica de conductor de línea eléctrica de alta tensión de 220kV

Figura 2. Inspección acústica de conductor de línea eléctrica de alta tensión de 220kV
Fuente: SOLUX GROUP S.A.C.

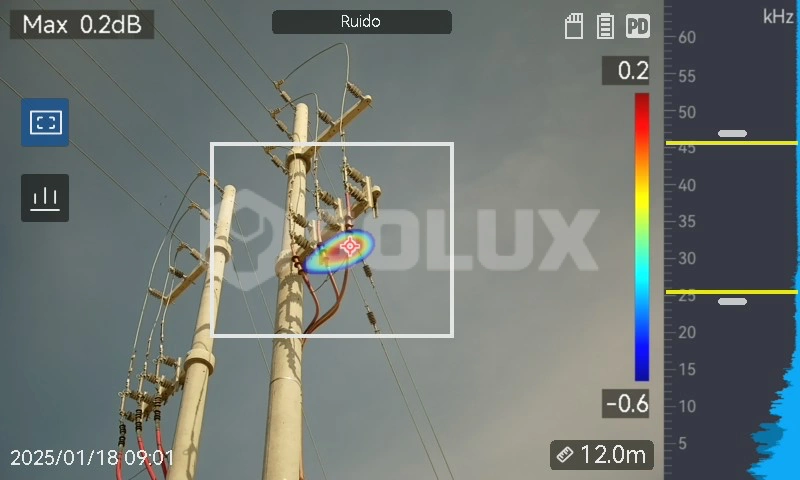

Inspección acústica de seccionadores de sistema de distribución de 22.9kV

Figura 3. Inspección acústica de seccionadores de sistema de distribución de 22.9kV
Fuente: SOLUX GROUP S.A.C.

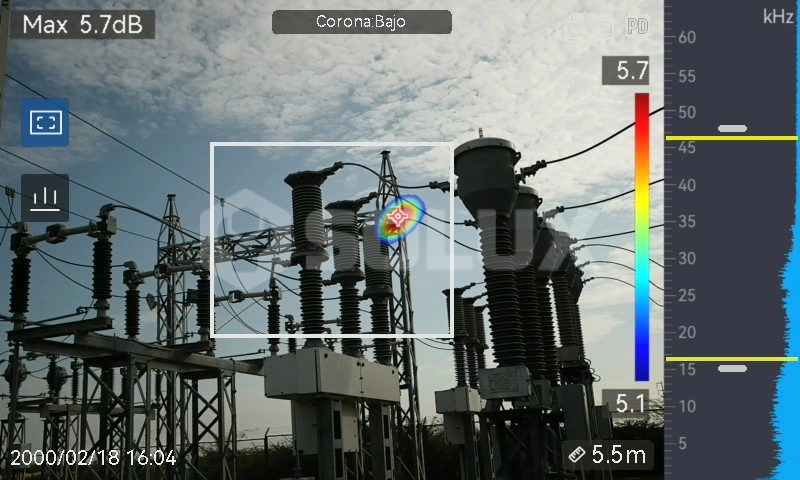

Inspección acústica de equipos de patio en subestación eléctrica de 60kV

Figura 4. Inspección acústica de equipos de patio en subestación eléctrica de 60kV
Fuente: SOLUX GROUP S.A.C.

Inspección acústica de transformador de potencia

Figura 5. Inspección acústica de transformador de potencia
Fuente: SOLUX GROUP S.A.C.

Beneficios

  • Diagnóstico rápido,preciso y no invasivo.
  • Identificar posibles defectos en el sistema de aislamiento.
  • Evaluar el envejecimiento de los materiales aislantes.
  • Garantizar la operación segura de los equipos.
  • Alertar sobre la inminencia de una avería.
  • Menor tiempo de inactividad y mayor continuidad del servicio eléctrico.

Es recomendable realizar la inspección de descargas parciales y termografía en conjunto con la inspección visual con cámaras de alta resolución para identificar anomalías en etapas tempranas y así asegurar la operación, eficiencia y confiabilidad del sistema eléctrico
